Beschreibung
Benutzerhandbuch[ Download ]
Der 1400-W-Netzwechselrichter (On Grid) wandelt den von den PV-Modulen erzeugten Gleichstrom (DC) in Wechselstrom (AC) um, mit dem Sie die Geräte in Ihrem Haus betreiben können. Wenn die erzeugte Leistung Ihren Verbrauch übersteigt, wird der überschüssige Strom an Ihr lokales Stromnetz zurückgespeist und Sie haben Anspruch auf eine Gutschrift von Ihrem Stromversorger.
Technische Parameter:
Modell: GTI-1400W-36V-220V
Sonnenkollektoren: 200 W – 1400 W.
Die Spannung des angepassten Solarpanels: Vmp: 26–39 V, Voc: 34–45 V
AC-Ausgangsspannung: 230 VAC (190-260 VAC)
Frequenzbereich: 48 Hz ~ 62 Hz Auto
DC-Eingang: 22-50 V
MPPT-Bereich: 26-39 V. Vmp (eines Solarmoduls) muss im MPPT-Bereich liegen, um eine gute Ausgangseffizienz zu gewährleisten
Zertifizierung: CE RoHS
Wie erstelle ich ein netzgekoppeltes Wechselrichter-Solarsystem selbst?
DC20-50V-Version.
Bitte überprüfen Sie die Leistung Ihres Solarmoduls. Die Leistung darf nicht unter 300 W liegen.
Bitte überprüfen Sie die Spannung Ihres Solarmoduls, Leerlaufspannung 38-46 V (Voc)
Hinweis: Bitte verwenden Sie Solarmodule mit den gleichen Spezifikationen
MPPT-Technologie:
Die Creative MPPT-Technologie sorgt für einen Wirkungsgrad von über 99 %. Spitzenumwandlung 80 %. Bedenken Sie, dass die Umwandlungsrate eines Solarmoduls etwa 80 % beträgt. Wenn Sie beispielsweise eine Ausgangsleistung von 500 W vom Wechselrichter benötigen, müssen Sie ihn an ein Solarmodul anschließen, dessen Verhältnis 500 / 0,8 / 0,8 etwa 780 W entspricht (780 W * 0,8 * 0,8 = 500 W).
Mehrfachschutz:
Inselbildung; Kurzschluss; umgekehrter Anschluss; Niederspannung; Überspannung; Übertemperaturschutz
Lüfterkühlung:
Intelligente Lüftertemperatur: > 45 °C, < 40 °C. Hochgeschwindigkeitslüfter sorgen dafür, dass der Wechselrichter bei niedriger Temperatur läuft.
Bitte beachten Sie:
Dieser netzgekoppelte Wechselrichter kann nicht als netzunabhängiges/standalone Solarsystem verwendet werden. Der Ausgang muss an das Stromnetz angeschlossen werden. Kann die Wechselstromlasten nicht direkt mit Strom versorgen.
Verwenden Sie für die Verbindung mit dem Wechselrichter KEINE Lastanschlüsse des Solarreglers
Es ist perfekt kompatibel mit Solarmodulen mit 30 V oder 36 V (Vmp).
Es kann nicht mit 12 V/24 V/48 V-Batterien verwendet werden.
Verwenden Sie die 36-V-Batterie ausschließlich zur Stromversorgung des Wechselrichters
Verwenden Sie zur Stromversorgung des Wechselrichters eine Batterie. Bitte verwenden Sie einen Leistungsschalter.
Technische Parameter:
Modell: GTI-1400W-36V-220V
Sonnenkollektoren: 200 W – 1400 W.
Die Spannung des angepassten Solarpanels: Vmp: 26–39 V, Voc: 34–45 V
AC-Ausgangsspannung: 230 VAC (190-260 VAC)
Frequenzbereich: 48 Hz ~ 62 Hz Auto
DC-Eingang: 22-50 V
MPPT-Bereich: 26-39 V. Vmp (eines Solarmoduls) muss im MPPT-Bereich liegen, um eine gute Ausgangseffizienz zu gewährleisten
Zertifizierung: CE RoHS
Wie erstelle ich ein netzgekoppeltes Wechselrichter-Solarsystem selbst?
DC20-50V-Version.
Bitte überprüfen Sie die Leistung Ihres Solarmoduls. Die Leistung darf nicht unter 300 W liegen.
Bitte überprüfen Sie die Spannung Ihres Solarmoduls, Leerlaufspannung 38-46 V (Voc)
Hinweis: Bitte verwenden Sie Solarmodule mit den gleichen Spezifikationen
MPPT-Technologie:
Die Creative MPPT-Technologie sorgt für einen Wirkungsgrad von über 99 %. Spitzenumwandlung 80 %. Bedenken Sie, dass die Umwandlungsrate eines Solarmoduls etwa 80 % beträgt. Wenn Sie beispielsweise eine Ausgangsleistung von 500 W vom Wechselrichter benötigen, müssen Sie ihn an ein Solarmodul anschließen, dessen Verhältnis 500 / 0,8 / 0,8 etwa 780 W entspricht (780 W * 0,8 * 0,8 = 500 W).
Mehrfachschutz:
Inselbildung; Kurzschluss; umgekehrter Anschluss; Niederspannung; Überspannung; Übertemperaturschutz
Lüfterkühlung:
Intelligente Lüftertemperatur: > 45 °C, < 40 °C. Hochgeschwindigkeitslüfter sorgen dafür, dass der Wechselrichter bei niedriger Temperatur läuft.
Bitte beachten Sie:
Dieser netzgekoppelte Wechselrichter kann nicht als netzunabhängiges/standalone Solarsystem verwendet werden. Der Ausgang muss an das Stromnetz angeschlossen werden. Kann die Wechselstromlasten nicht direkt mit Strom versorgen.
Verwenden Sie für die Verbindung mit dem Wechselrichter KEINE Lastanschlüsse des Solarreglers
Es ist perfekt kompatibel mit Solarmodulen mit 30 V oder 36 V (Vmp).
Es kann nicht mit 12 V/24 V/48 V-Batterien verwendet werden.
Verwenden Sie die 36-V-Batterie ausschließlich zur Stromversorgung des Wechselrichters
Verwenden Sie zur Stromversorgung des Wechselrichters eine Batterie. Bitte verwenden Sie einen Leistungsschalter.

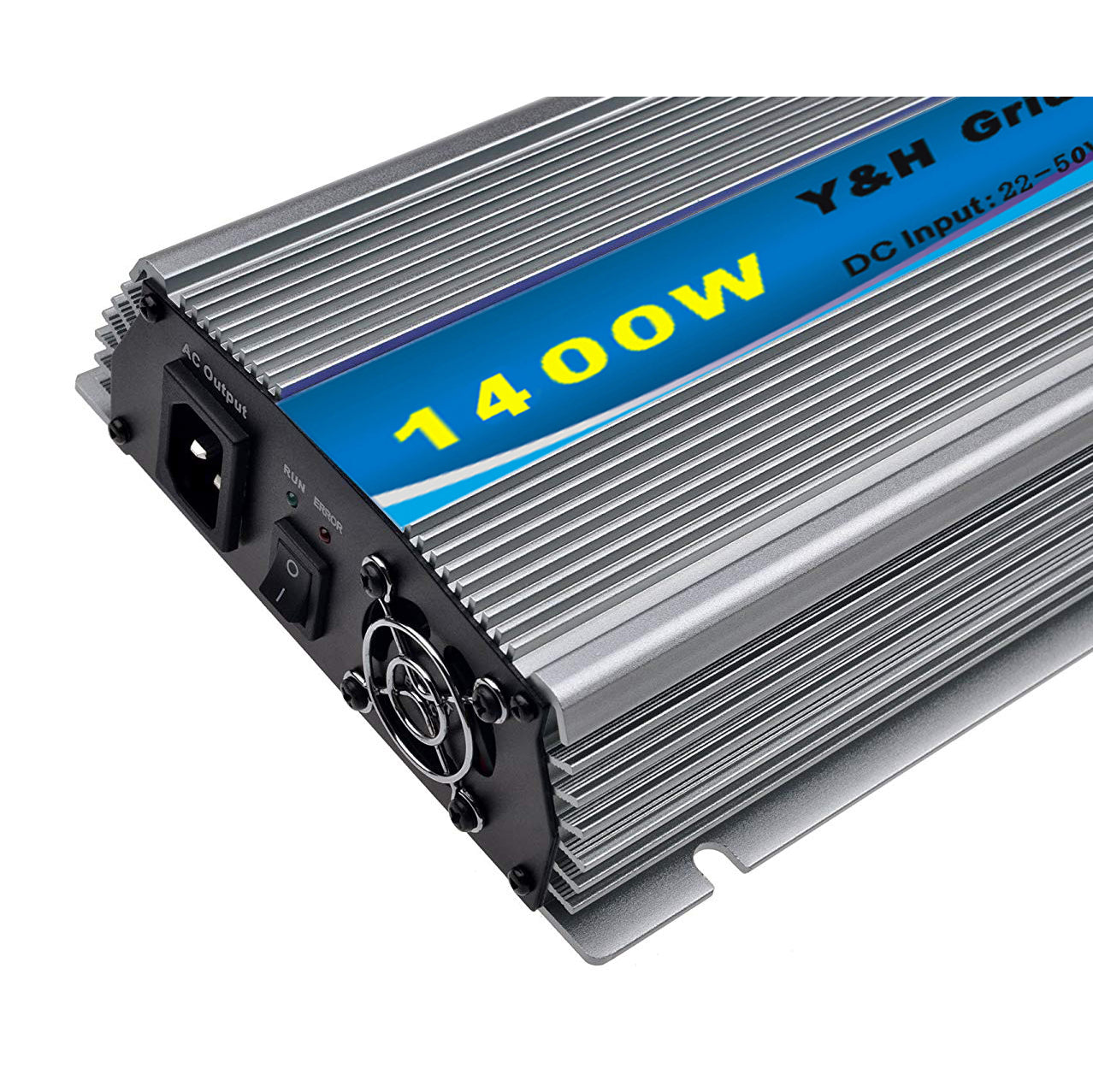

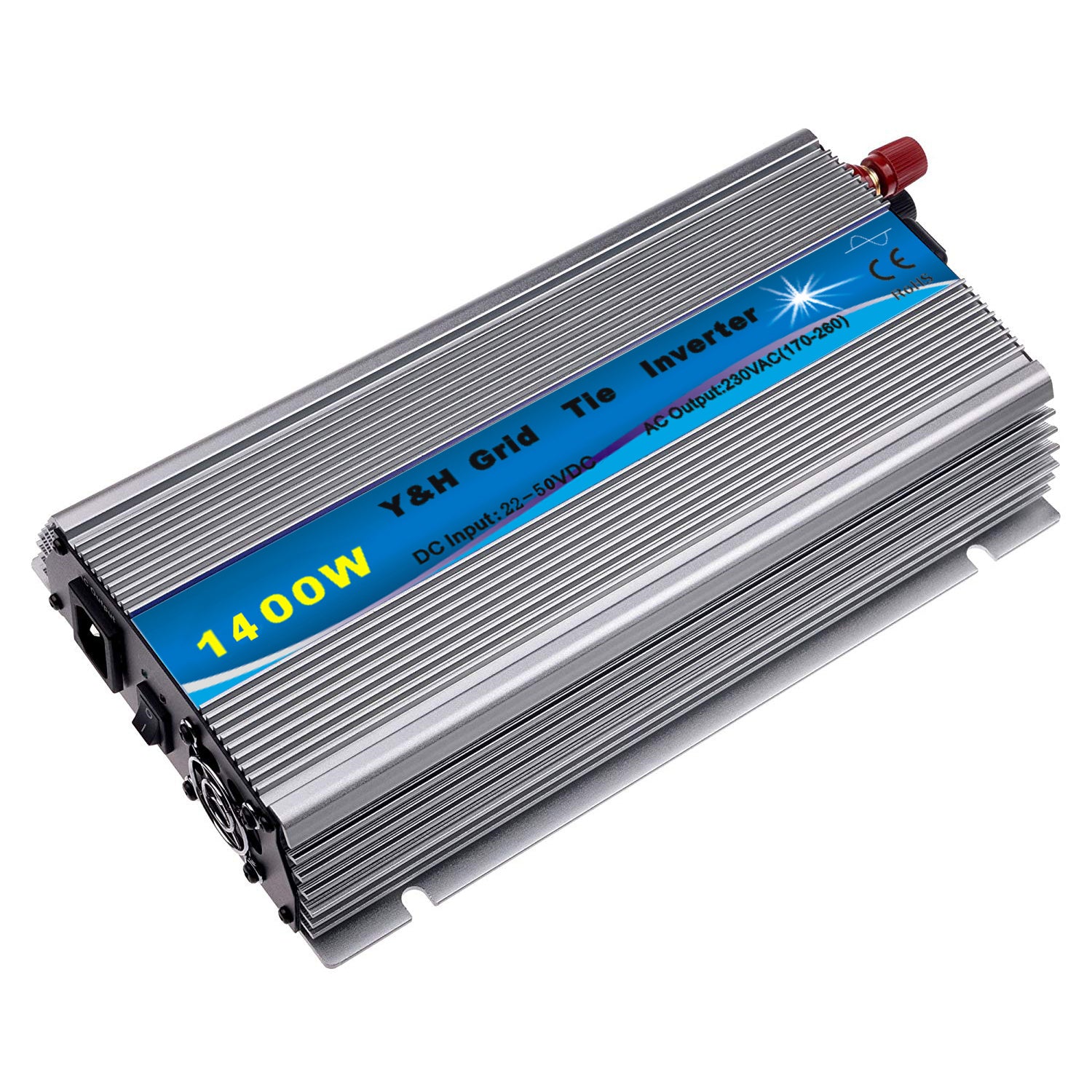

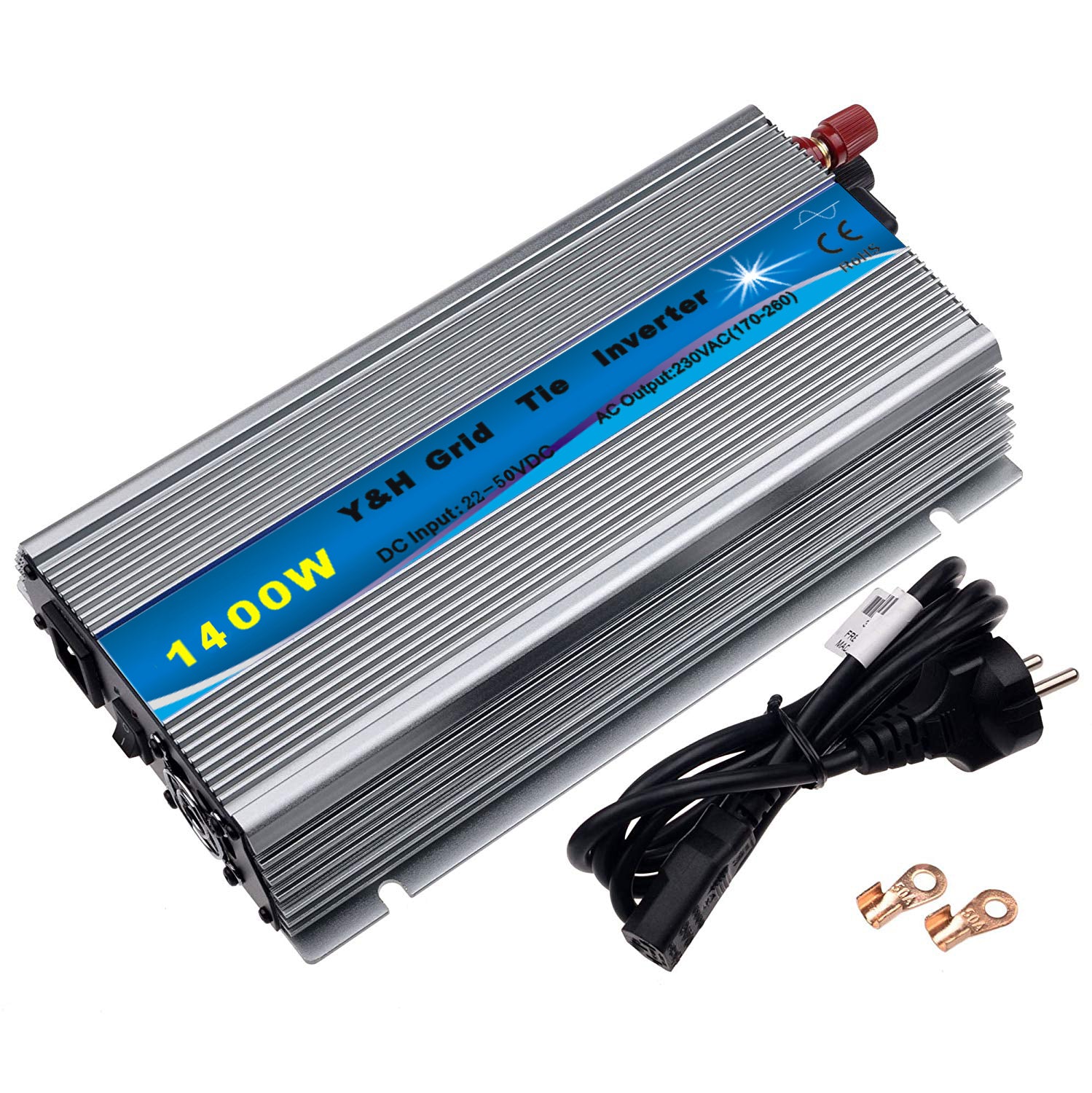

Y&H 1400W Netzwechselrichter DC20-45V AC190-260V Stapelbarer MPPT-Wechselrichter
€85,86
